Після монтажу панелей власник часто зосереджується на потужності інвертора та ємності акумуляторів, а комутацію відкладає на потім. Водночас помилка на DC- чи AC-лінії може зупинити роботу всієї системи або ускладнити її обслуговування. Грамотно скомпонований щит дає змогу ізолювати окрему ділянку, захистити обладнання та впорядкувати підключення.
- Для DC-сторони потрібні компоненти, розраховані на постійний струм.
- AC-захист добирають з урахуванням фазності та струму інвертора.
- Корпус і місце монтажу визначають зручність та безпеку обслуговування.
Домашні сонячні станції: чому безпека стає першим питанням
СЕС, для якої застосовують окремий щиток для сонячних панелей, має два джерела енергії: фотомодулі виробляють постійний струм, а інвертор перетворює його на змінний для споживачів або мережі. Кожна ділянка працює у власному режимі та потребує окремого захисту. Панелі генерують електроенергію за наявності освітлення, тому вимкнення інвертора не завжди означає, що DC-кабель повністю знеструмлений.
Окремий щит дає змогу зібрати комутаційні та захисні пристрої в одному місці. Це спрощує діагностику: електрик одразу бачить, де від’єднати стрінг, перевірити запобіжник або обмежувач перенапруги. Встановлювати для цього звичайні автомати в загальному побутовому щиті недостатньо, оскільки DC-апаратура має відповідати параметрам постійного струму.
Навіщо потрібен окремий щиток для сонячних панелей
Окремий щит розділяє ланцюги, щоб несправність на одній ділянці не призводила до відключення всієї установки. На DC-стороні він об’єднує захист стрінгів перед входом інвертора, а на AC-стороні захищає вихід інвертора та кабель до розподільчої мережі будинку. У системах з накопиченням енергії також використовують щити для підключення секцій АКБ.
Конфігурацію добирають не лише за загальною потужністю панелей, а й за фактичною схемою підключення. Для двох незалежних стрінгів потрібне рішення на два входи, для трьох – на три. Якщо інвертор однофазний, AC-частину розраховують на однофазну мережу; для трифазного інвертора потрібен відповідний щит. Комбінований варіант DC+AC підійде лише за умови сумісності з конкретною схемою.
Що входить у комплектацію: запобіжники, ПЗІП, роз’єднувачі
Комплектація щита залежить від призначення кожного ланцюга. Запобіжники на DC-стороні застосовують для захисту стрінгів у схемах, де можливий зворотний струм від інших паралельно з’єднаних гілок. Їхній номінал визначають за електричними характеристиками модулів і кабелю, а не довільно.
- DC-запобіжники захищають окремі стрінги відповідно до проєктної схеми.
- ПЗІП обмежують імпульсні перенапруги на відповідній стороні системи.
- Роз’єднувачі дають змогу ізолювати лінію для безпечного обслуговування.
- Автоматичні вимикачі на AC-стороні захищають кабель і вихід інвертора.
ПЗІП для постійного та змінного струму добирають окремо, оскільки їхні робочі параметри не взаємозамінні. Роз’єднувач, який встановлюють між панелями та інвертором, також має бути призначений для DC-ланцюгів. Пристрій із невідповідним призначенням становить небезпеку: дуга постійного струму гаситься інакше, ніж змінного.
Вимоги до корпусу і місця встановлення
Корпус має захищати апаратуру від умов, у яких її встановлюють, і залишати достатньо простору для монтажу та огляду. Для сухого технічного приміщення вимоги до захисту від вологи відрізняються від вимог для фасаду, навісу чи неопалюваної зони. Також слід передбачити зручний доступ до дверцят, маркування та прокладання кабелю без різких перегинів.
Не встановлюйте щит там, де його закриватимуть меблі, оздоблення або складовані речі. Кабельні вводи потрібно захистити від механічних пошкоджень, а корпус – надійно закріпити на основі.
Для звірки доступних корпусів, модульних рішень і супутніх компонентів корисно переглянути розділ щитового обладнання: https://ecshop.com.ua/ua/c1683-shchitovoe_oborudovanie. Це допомагає не змішувати в одному переліку побутове щитове обладнання та спеціалізований захист для сонячної станції.
Готові рішення та підбір щитів для СЕС в Електроконтролі

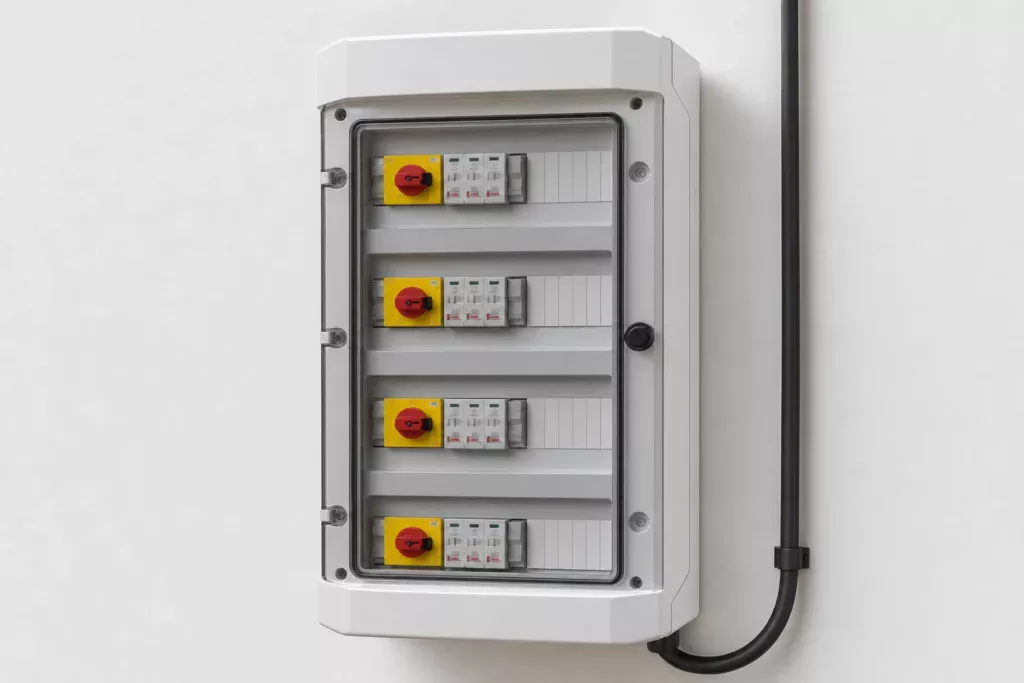

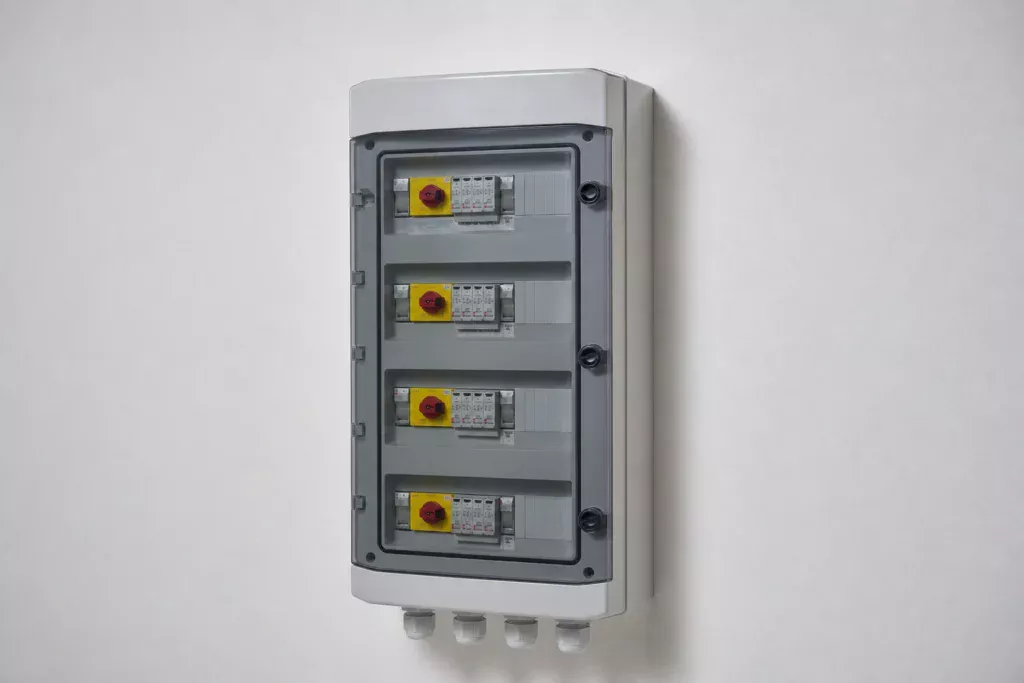

Готовий щит зручний, якщо його конфігурація відповідає кількості стрінгів, фазності та параметрам інвертора. У каталозі Електроконтроль представлені DC-щити Solar-2S-DC, Solar-3S-DC, Solar-4S-DC-1 і Solar-5S-DC для систем на два, три, чотири та п’ять стрінгів відповідно. Також доступний комбінований щит ЩЗІк-1ф-АС-1S-DC для одного DC-стрінга й AC-частини.
| Ділянка СЕС | Завдання щита | Орієнтир для вибору |
| DC-сторона | Захист і відключення стрінгів | Кількість стрінгів, напруга масиву |
| AC-сторона | Захист виходу інвертора | Одна або три фази, струм |
| АКБ-частина | Підключення секцій батарей | Кількість інверторів і схема резерву |
| Комбінований щит | DC та AC в одному корпусі | Сумісність із конкретною конфігурацією |
Для однофазних і трифазних інверторів у розділі доступні AC-щити, зокрема на 32 А та 100 А, а також рішення для трифазного інвертора потужністю 50 кВт. Окрема група ЩПС призначена для підключення секцій АКБ до одного, трьох або чотирьох інверторів. Частина товарів українського виробника Install Group постачається під замовлення, тому нестандартні проєкти розраховують індивідуально.
Електроконтроль працює з електротехнічним обладнанням з 2010 року та виконує індивідуальне складання щитів за параметрами проєкту. Це зручно для СЕС, де готова модель не враховує всі ланцюги, резервне живлення або особливості підключення АКБ. Під час комплектації важливо розділити DC-, AC- та батарейну частини й перевірити сумісність кожного пристрою зі схемою станції.
